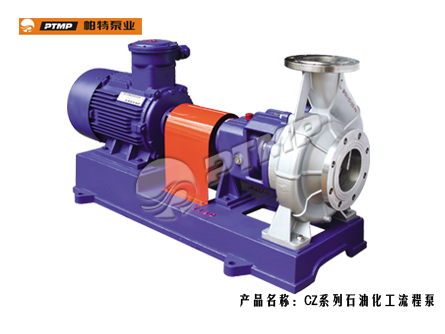

PTCZ型臥式化工流程泵是在IH泵基礎上改進設計而成，其結構形式為臥式懸架，徑向剖開，后開門，單級單吸化工離心泵符合API610以及ISO2858/DIN24256標準，綜合性能全面超過IH泵，主要用于石油、化工、合成纖維、化肥、電站、冶金、食品及醫藥等工業部門輸送清潔或含有顆粒的液體、低溫或高溫的液體中性或有腐蝕性的液體，輸送介質的溫度一般為-45℃-180℃。
PTCZ型化工泵的性能范圍包括了IH系列化工泵所有性能，其效率、汽蝕性能等指標均超過IH泵，可與IH型泵進行單機互換。

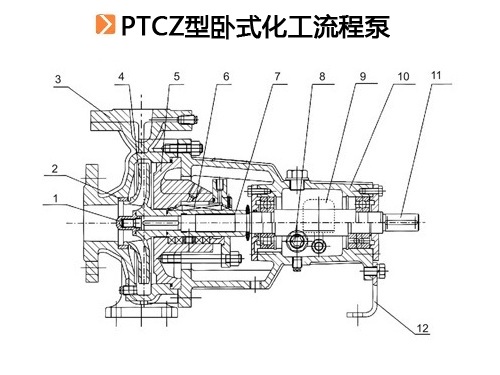

 結構說明：
1、泵為單級、臥式、蝸殼泵。泵體為腳支撐，單吸葉輪。軸向吸入，徑向排出；
2、由副葉片或葉輪上的平衡孔進行水力平衡；
3、部分規格的泵體設計成雙蝸殼體，以平衡徑向力；
4、軸封即可采用軟填料密封(可冷卻，也可不冷卻)，也可采用各種結構的單、雙端面機械密封(可采用平衡型)；
5、吸入及排出管法蘭的額定壓力等級相同。
6、軸承用潔凈的22號機械油潤滑。
7、泵的旋轉方向：從原動機端看，為順時針旋轉。
產品用途
主要用于輸送低溫或高溫液體，中性或有腐蝕性液體，清潔或含有固體顆粒的液體，特別適用于化學，石油化學工業，煉油廠，造紙廠，紙漿業和制糖業及特殊要求的介質。

產品特點
1，采用圓柱滾子軸承和背靠背推理軸承配對，甩油環烯油潤滑，承受載荷的能力強
2，泵主軸軸徑尺寸充裕（重型），整機運行平穩
3，軸封采用單(雙)端面,波紋管等形式的機械密封，也可采用軟填料密封，能使用各種條件下的密封要求
4，軸向力由副葉片或平衡孔平衡，對于徑向力大的規格采取了雙殼體設計
5，整個懸架包括軸，葉輪，軸封，泵蓋等形成一個阻隔建，可不必拆卸寫，管路就能進行泵檢修修護，當采用加長聯軸器時，電機不必拆下
6，泵法蘭采用PN16和PN25兩種壓力等級（隨材料而變），也可適用于ANSI標準125或150等級

產品用途
主要用于輸送低溫或高溫液體，中性或有腐蝕性液體，清潔或含有固體顆粒的液體，特別適用于化學，石油化學工業，煉油廠，造紙廠，紙漿業和制糖業及特殊要求的介質。

型號意義
例：PTCZ32-160
PT-帕特代號
CZ-化工流程泵
32-泵出口直徑50(mm)
160-葉輪名義直徑315(mm)
