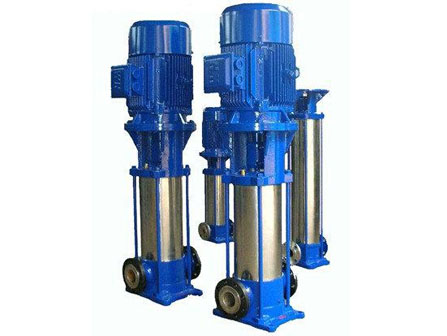

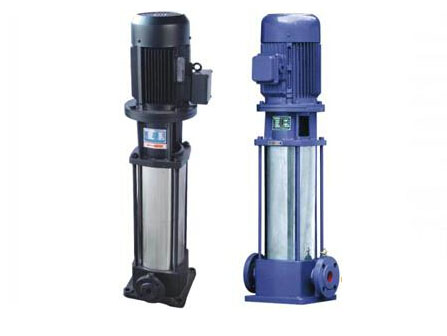

GDL型立式多級管道泵是我單位在好的泵型之基礎上結合用戶的使用要求及消防有關標準，并根據JB/TQ6435-92標準設計制造的新產品。

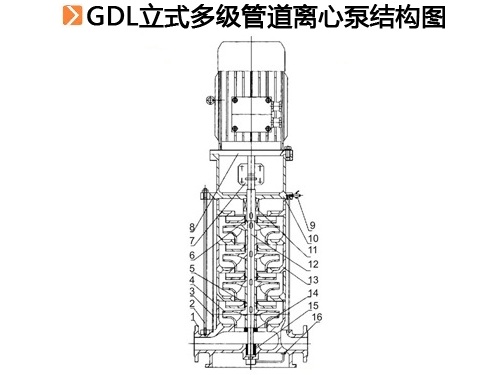

GDL型立式多級管道泵采用立式節段式外加不銹鋼殼體結構，使得泵的進出口位于同一水平線上且口徑相同，能象閥門一樣安裝于管路之中，它同時集中了多級泵之高壓，立式泵之占地面積小及管道泵之安裝方便的優點，同時由于采用了水力模型，所以還具有有效節能，運行平穩等優點，且軸封采用耐磨機械密封，無泄漏使用壽命長。
為了能更好地滿足用戶的要求，本單位還開發了出水口位于上部的GDLB型，它除擁有GDL、GDLS的一切優點外，更為您更換機械密封等易損件提供了更加方便，快捷、省力的途徑，使本型泵更無憂運行與維護。

多級管道泵是依靠葉輪的旋轉在獲取離心力，從而物料。待氣體密度達到機械真空泵的工作范圍而被抽出,從而逐漸獲得高真空。
在多級泵體中裝有適量的水作為工作液。當葉輪按順時針方向旋轉時，水被葉輪拋向四周，由于離心力的作用，水形成了一個決定于泵腔形狀的近似于等厚度的封閉圓環。水環的下部分內表面恰好與葉輪輪轂相切，水環的上部內表面剛好與葉片頂端接觸(實際上葉片在水環內有一定的插入深度)。此時葉輪輪轂與水環之間形成一個月牙形空間，而這一空間又被葉輪分成和葉片數目相等的若干個小腔。
如果以葉輪的下部0°為起點，那么葉輪在旋轉前180°時小腔的容積由小變大，且與端面上的吸氣口相通，此時氣體被吸入，當吸氣終了時小腔則與吸氣口隔絕；當葉輪繼續旋轉時，小腔由大變小，使氣體被壓縮；當小腔與排氣口相通時，氣體便被排出泵外。

GDL型立式多級管道泵適用于高壓運行系統中輸送清水或物理化學性質的液體，如高層建筑給水、鍋爐給水、消防系統等輸送或管道增壓之用。
GDL型立式多級管道泵采用整體不銹鋼(ZG1Cr18Ni9Ti)材質制造，適用于化工、食品、釀造、制藥、紡織等行業。根據用戶的要求可定制不銹鋼306或316L材質。

例：80GDL36-12×5
80-進出口直徑
GDL型立式多級管道泵
36-額定流量(m3/h)
12-額定揚程
5-泵級數
