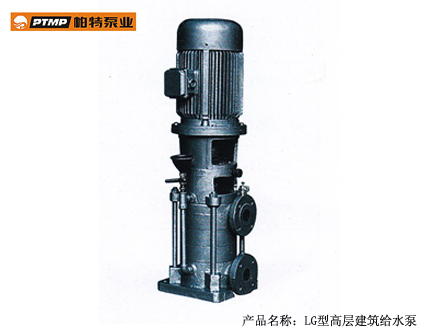

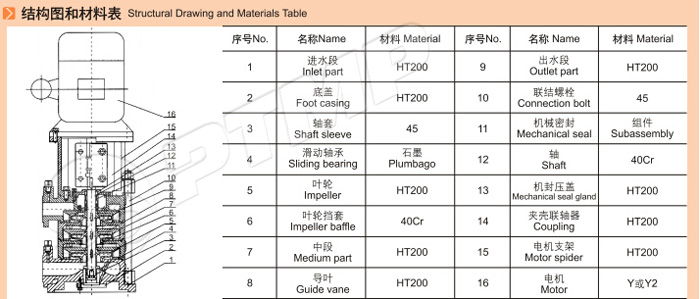

LG型立式、單吸、多級分段式便拆式離心泵，其吸入、排出口分別位于進、出水段上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段、出水段用拉緊螺栓聯結。軸封采用軟填料密封或機械密封，用平衡室的壓力水進行潤滑和冷卻。產品執行JB/T2727-93《立式多級簡型離心泵型式與基本參數》標準。

產品特點

1、結構新穎，運行可靠：取消了平衡鼓(盤)，其軸向力采用水力平衡，徹底解決了平衡鼓易銹蝕、易咬死、易磨損的問題，保證了運行更加可靠。
2、更少的運行、維修費用：采用可靠的機械密封，故障率低，具有更少的運行維修費用。
3、成本低：采用高轉速電機，使該系列泵具有重量輕，體積小，成本低等特點。
4、獨特部件、降低噪音：獨特的水力部件設計，良好的過流性能，減少流動噪音。

多級離心泵是依靠葉輪的旋轉在獲取離心力，從而物料。待氣體密度達到機械真空泵的工作范圍而被抽出,從而逐漸獲得高真空。
在多級泵體中裝有適量的水作為工作液。當葉輪按順時針?lè)较蛐D(zhuǎn)時，水被葉輪拋向四周，由于離心力的作用，水形成了一個決定于泵腔形狀的近似于等厚度的封閉圓環。水環的下部分內表面恰好與葉輪輪轂相切，水環的上部?jī)?nèi)表面剛好與葉片頂端接觸(實際上葉片在水環內有一定的插入深度)。此時葉輪輪轂與水環之間形成一個月牙形空間，而這一空間又被葉輪分成和葉片數目相等的若干個小腔。
如果以葉輪的下部0°為起點，那么葉輪在旋轉前180°時小腔的容積由小變大，且與端面上的吸氣口相通，此時氣體被吸入，當吸氣終了時小腔則與吸氣口隔絕；當葉輪繼續旋轉時，小腔由大變小，使氣體被壓縮；當小腔與排氣口相通時，氣體便被排出泵外。

產品用途
LG 型高層給水多級泵主要應用于高層建筑供水，也可應用于廠礦、企業給排水以及低壓鍋爐循環用水。

型號意義

例： 65LG36-20*6

65- 泵進出口直徑 (mm)

LG- 立式多級分段離心泵

36- 流量 (m3/h)

20- 單級揚程 (m)

6- 級數
